内网穿透NAS最佳实践：兼顾安全与灵活性

发表于 2024-08-18 分类于 NAS 评论数：阅读数：本文字数： 7k 阅读时长 ≈ 6 分钟

背景

为了能在外部访问家里的NAS，需要将NAS内网穿透到公网。在大陆做NAS的内网穿透主要存在几个挑战：

无法控制光猫
运营商仅提供光猫的普通帐号，而只有管理员帐号才能改桥接、禁防火墙、开端口映射……
没有公网IP
光猫获取的IP是运营商的大内网IP（一般为10.X.X.X），无法跨网访问
公网IP周期性动态变化
光猫获取的公网IP每周都会随机更改几次，无法直接通过记录IP访问
公网IP的主流端口被封
运营商通常直接封禁80, 443等主流的端口，通过公网IP根本访问不到或容易被封^[1]
禁止私设网站
大陆禁止未备案的网站提供服务
实践上，如果网站没备案：
大陆IP的云服务器只能通过IP提供服务，不能通过域名访问；
大陆家宽不能将HTTP/HTTPS直接暴露在公网，即使不绑域名也不行，会被断网^[2]
暴露在公网上的网站易被攻击
NAS使用规模大，直接把NAS的服务暴露在公网，未及时更新容易被攻击，或直接被弱密码攻击^[3]
使用VPN保护网站后不方便访问
使用Tailscale、OpenVPN等VPN作为内网穿透方案，在外部访问时不够方便，需要切换到专用的VPN客户端，无法同时魔法分流访问外网

本文重点解决问题3,4,5,6,7。不解决1,2。

方案对比

todo

准备

一个Cloudflare免费帐号
一个域名，已经托管到了Cloudflare（可参考^[4]）
最好注册一个收费域名
免费域名不稳定，一旦域名失效更换新域名过于折腾
Namecheap 注册6位数字.xyz域名或aabbbbb.xyz类数字域名，仅需$0.85/年
光猫已设置内网穿透
光猫不会主动把局域网内的设备映射到公网
需要超级密码以：
1. 修改光猫为桥接模式，让下级路由器拨号拿到公网IP
2. 或设置DMZ主机，把下级路由器整个映射到公网（本文的选择）
一个支持端口映射的路由器（近年的路由器绝大多数都支持）
一台NAS，本文以群晖为例

参数项	预设值
光猫内网IP	`192.168.1.1`
路由器内网IP	`192.168.1.100`（光猫分配） `192.168.49.1`（路由器分配）
NAS IP	`192.168.49.100`
SS Server端口	`2333`
VMess Server端口	`2334`
L2TP/IPSec端口	`500` `1701` `4500`
OpenVPN端口	`12345`

路由器以小米路由器为例。更改默认网段192.168.31.1为192.168.49.1是为了避免网段冲突：
如果不更改默认网段，外网环境也使用了小米路由器，其网段为默认192.168.31.1时，Clash无法正确将流量基于IP分流，大部分回源功能失效。

实战方案

方案简介

配置域名DNS解析

登录Cloudflare Dashboard，找到domain.xyz的DNS管理页面：

Main → Websites → domain.xyz → DNS → Records

按照下图配置DNS：

注意：图中内容需要替换为你的真实域名、IP

DNS Record	用途
`domain.xyz`	NAS的内网IP，后续通过Clash, VPN均可基于内网域名访问到NAS
*``**	`*.domain.xyz`的通配解析配合群晖反向代理服务器解析`emby.domain.xyz`等域名
`frp`	FRP Server的公有云服务器IP
`v4`, `v6`, `v`	家庭网络的公网IP，无需手动配置，后续由ddns-go自动维护更新； `v.domain.xyz`是双线域名，根据接入网络自动选择IPv4/IPv6

配置完DNS后，需要等待旧的的DNS配置过期，新的DNS配置生效，一般不超过3~5分钟。

配置反向代理

从Synology DSM → 控制面板 → 登录门户 → 高级 → 反向代理服务器 → 新增 添加新的反向代理配置，如图所示：

以Emby为例，这里来源选HTTP协议和80端口，后续配置SSL证书后，这里可以配置为HTTPS协议和443端口。

目的地主机名一般填localhost，端口注意是通过NAS主机访问的端口，如果服务是Docker容器启动，需要填映射到宿主机的端口，而非容器内端口。

现在，可以用http://emby.domain.xyz在内网访问到Emby。

（可选）配置SSL通配符证书

HTTPS协议的推广对明文HTTP网站越来越不友好，经常看到浏览器对明文HTTP网站的不安全警告。尽管本方案实际上由SS, VPN等协议的加密来实现信息安全性，但为每个网站加一层HTTPS访问也是不错的。

下面介绍一种自动更新SSL证书的方法，且是通配符证书，即可以为所有*.domain.xyz均配备SSL证书，无需在新增子域名时额外申请证书。

点击查看

参考^[5]，配置自动申请并安装Let’s Encrypt通配符证书。

注意syno-acme项目中的部分配置需要改为Cloudflare：

syno-acme/config

# DNS类型，根据域名服务商而定
export DNS=dns_cf

# 参考https://github.com/acmesh-official/acme.sh/blob/master/dnsapi/dns_cf.sh
export CF_Key="xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx"
export CF_Email="[email protected]"
export CF_Token="xxxxxxxxxxx-xxxxxxxxxxxxxxxxxxxxxxxxxxxxx_"
export CF_Account_ID="xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx"
export CF_Zone_ID="xxxxxxxxxxxxxxxxxxxxxxxxxxxx"

字段	来源
`CF_Email`	Cloudflare帐号
`CF_Account_ID` `CF_Zone_ID`	可在Cloudflare Dashboard找到 `Main` → `Websites` → `domain.xyz` → `DNS` → `Records`
`CF_Key` `CF_Token`	点击`Get your API token`去创建 `Create Token` → `Edit zone DNS Use template` → 编辑`Token name`，`Zone Resources`添加`domain.xyz`

创建Cloudflare API Token如下图所示：

配置完成后，可以添加/更新群晖反向代理配置，

从Synology DSM → 控制面板 → 登录门户 → 高级 → 反向代理服务器 → 新增/编辑 将HTTP 80改为HTTPS 443。

之后可以通过https://emby.domain.xyz在内网访问Emby。

配置DDNS

DDNS用于解决公网IP周期性动态变化的问题，实时检测家庭网络的公网IP并更新DNS记录，可以通过DNS解析获取家庭的公网IP。

如图所示，从Synology DSM → 套件中心 → 设置 → 套件来源 新增矿神源（对应DSM 7.x版本）

https://spk7.imnks.com/

安装并打开DDNS-GO套件。

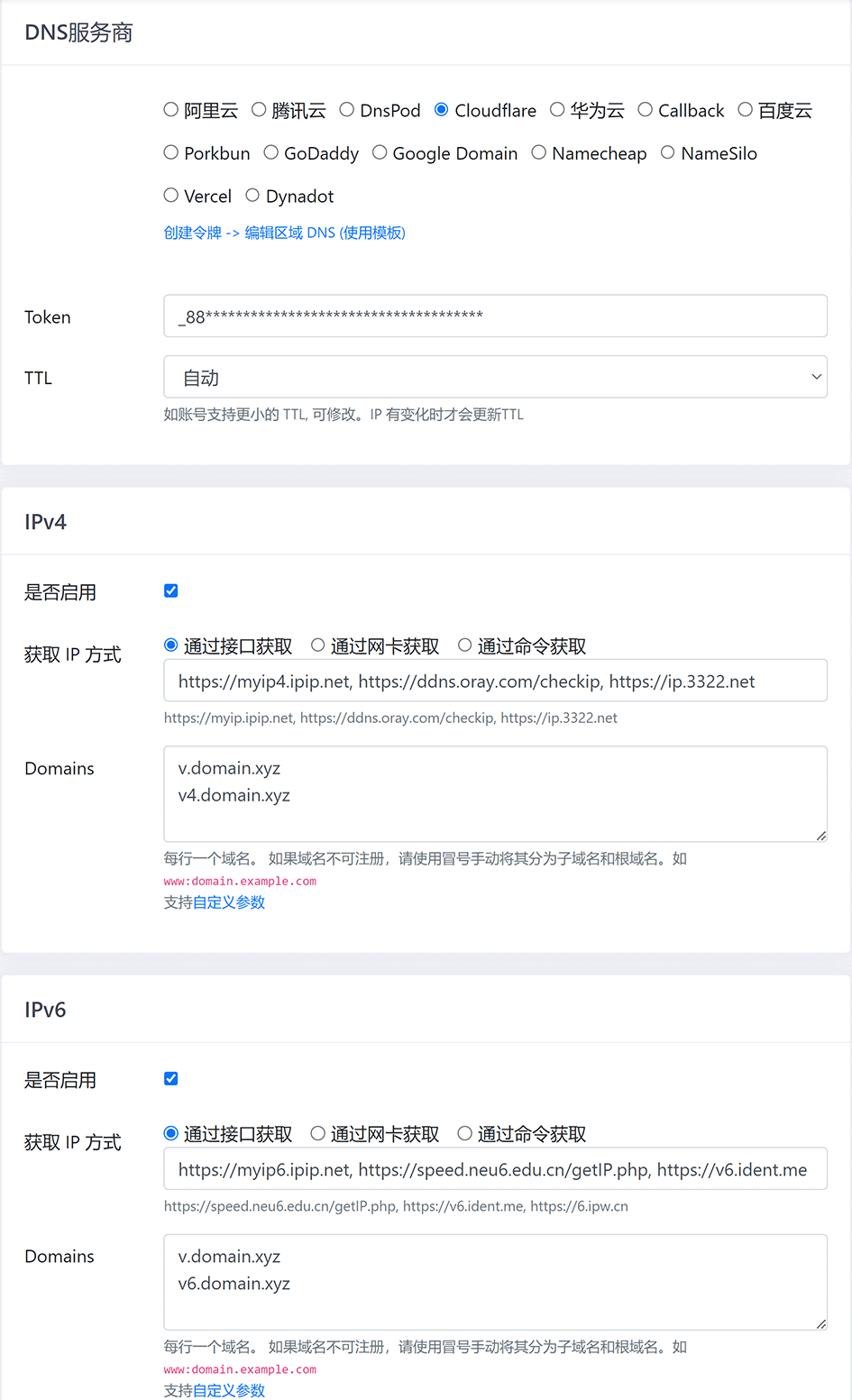

如图所示，添加Cloudflare的DDNS配置：

这里的Cloudflare Token需要从Cloudflare Dashborad中添加

需要为domain.xyz授予DNS编辑权限：

配置完成后保存，可以在Cloudflare Dashborad的DNS管理页面看到由DDNS-GO自动添加的DNS记录：

Cloudflare Dashboard → Main → Websites → domain.xyz → DNS → Records

配置完成后，打开电脑的CMD，ping v4.domain.xyz应该能解析到公网IP并正确ping通。

如果未正确解析，可以稍等5分钟；

如果不能ping通，需要检查DDNS-GO提交是否为公网IP、光猫防火墙/路由器防火墙是否关闭。

最好在外网测试是否能ping通，建议用手机流量测试。Android使用终端模拟器，iOS使用网络调试助手。

配置SS Server

如图所示，SS是集成到Clash实现分流、回源的关键。所有回源流量经由Clash转发到SS server，再解析到家庭内网资源。

大陆内部传输的非HTTP流量没有任何阻断措施，直接使用最基本的SS配置即可。

下面使用Docker部署SS Server：

docker pull gists/shadowsocks-libev:latest

docker run -d \
  --net=host \
  --name=ss_server \
  -e METHOD=aes-128-gcm \
  -e PASSWORD=your_password \
  -e SERVER_ADDR=0.0.0.0 \
  -e SERVER_PORT=2333 \
  gists/shadowsocks-libev:latest

配置端口映射

本节假设光猫已经改桥接/设置路由器为DMZ主机，可以通过公网访问。

测试链路连通性：

登录群晖SSH，用Python3在2334端口启用一个简单的http服务器，并保持在后台运行：

1	python3 -m http.server 2334

之后登录路由器后台 → 高级设置 → 端口映射，添加 2334 → 192.168.49.100:2334 的TCP端口映射。

某些小米路由器型号，更改完端口映射后，需要在页面底部应用更改，否则不会生效。

之后用手机访问http://v4.domain.xyz:2334/，能显示网页说明链路联通。

将端口映射改为2333即可将SS Server的端口暴露到公网。

（可选）frp内网穿透

长期在外地，一旦遇到光猫配置下发、失去公网IP/端口映射失效，会立刻失去回家途径，无法远程修复网络。

FRP是家宽无公网IP的回家方案，还可以作为公网无法直连时的临时备用解决方案。

点击查看

搭建FRP Server需要公网云服务器。从性价比考虑，作为日常用不到的备用方案，建议使用国内免费的FRP服务。

免费FRP服务往往限制了端口映射数量，并禁止建站。

将FRP套在SS server/VPN前，正好规避了上述两个问题：

端口数量限制：
所有服务均通过前置的SS/VPN路由到局域网内访问，SS/VPN只需要一个端口
禁止建站：
所有服务均藏在SS/VPN后，仅对局域网开放，类似于防火墙，暴露SS/VPN并不存在安全和监管风险

在群晖中安装FRPC客户端套件，配置如下：

[common]
server_addr = frp.mydomain.xyz
server_port = 12345
tcp_mux = true
protocol = tcp
user = xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
token = xxxxxxxx
dns_server = 114.114.114.114
tls_enable = false

[ss]
privilege_mode = true
type = tcp
local_ip = 127.0.0.1
local_port = 2333
remote_port = 45678

[common] 部分配置按照云服务器的配置或免费FRP服务提供的配置，重点是[ss]配置要注意映射到NAS的SS端口 2333 上。

VPN也可添加到FRPC做穿透。
L2TP/IPSec不支持自定义非标准端口，所以这里一般只能穿透OpenVPN。

保存配置后，后续可以使用 frp.mydomain.xyz:45678 连接到SS Server。

（可选）Cloudflare Tunnel

Cloudflare Tunnel是另一种家宽无公网IP的（临时）回家方案，也可以作为公网无法直连时的临时备用解决方案。相比于FRP方案，这种方式不需要我们自备FRP公网服务器，但延迟（≥1s）和带宽（~1MB/s）较差，仅适用于无法直连回家时，避免NAS彻底与外部失联的备选方案。

点击查看

如图，Cloudflare Tunnel有2种用法：

直接暴露内网服务
将内网的SSH HTTP等服务直接暴露在由Cloudflare转发的公网上。这种方式在外部访问简单，但将服务暴露在公网易受到外部攻击，例如群晖、Emby弱密码/漏洞攻击等
通过魔法间接暴露服务
由于第一种方法存在安全问题，仍然建议前置SS等代理服务，在接入代理后再访问内网服务。

本文介绍第二种用法。

Cloudflare Tunnel支持任意TCP转发^[6]，但无法通过Cloudflare CDN直接访问TCP连接，需要在客户端使用Cloudflared建立本地TCP映射端口，通过端口间接访问远程TCP代理。这大大限制了连接的灵活性。

为了保持灵活性，需要使用Cloudflare Tunnel的HTTP/HTTPS映射功能，这种方式可以直接访问而无需安装Cloudflared客户端。这就要求代理服务本身是HTTP/HTTPS协议或伪装成相关协议的类型，例如Trojan, VMess, Hysteria2等。

本文以VMess为例展示，其也是绝大多数Clash客户端最广泛支持的一种协议。

Cloudflare Dashboard → Zero Trust → Networks → Tunnels → Create a Tunnel → Cloudflared → Cloudflared → Save your tunnel

此时，你需要在页面中的安装指令里拿到token字段。

页面显示不全，需要手动复制指令，将指令中的token字段完整复制出来

然后，在群晖套件中心安装来自第三方社区SynoCommunity的Cloudflare Tunnel套件。

对于非群晖NAS或无法安装套件的情况，可以按照页面提示，使用Docker指令一键启动Cloudflared容器。

如果搜索不到相关套件，请手动添加SynoCommunity第三方套件源再搜索，地址为https://packages.synocommunity.com/

安装参数配置略。重点是token字段需要填写上文获得的值。

启动后，Cloudflare配置页会同步显示一个Connector上线，然后点击Next。

现在Cloudflared已经正确配置上线，类似于FRP，但在Cloudflare后台设置、远程下发端口映射配置，比FRP操作更灵活。

点击Add a public hostname，按照实际情况填写。本文以如下配置为例：

Domain:
vm.domain.xyz
Service:
HTTP://localhost:2334

其中2334是VMess Server的Docker容器暴露的端口，不需要用路由器端口映射到公网。

保存配置后，后续可以使用 https://vm.domain.xyz（默认443端口）连接到VMess Server。

由于Cloudflare Tunnel暴露的服务位于境外，直连可能会被检测屏蔽，连带影响整个域名。因此建议参考下面的Clash分流规则，配置Relay代理链，先通过前置节点出国，再连接Cloudflare Tunnel，就不会被检测。

Clash分流规则

如图所示，基于Clash方案的核心优势就是可以自动分流各类流量，在回家的同时不影响正常在外部网络中的其他流量，及其他特殊流量需求。

下面是一个简单的Clash分流回源规则片段，将所有 *.domain.xyz 和192.168.49.0/24 的流量路由回家（仅节选proxies, proxy-groups, rules字段）：

# ...
proxies:
  - name: 回家节点
    type: ss
    server: v4.domain.xyz
    port: 2333
    cipher: aes-128-gcm
    password: your_password
  - name: 代理回家节点
    type: ss
    server: frp.domain.xyz
    port: 2333
    cipher: aes-128-gcm
    password: your_password
  - name: Cloudflare回家节点
    type: vmess
    server: vm.domain.xyz
    port: 443
    uuid: 12345678-abcd-abcd-abcd-123456789012
    alterId: 0
    cipher: auto
    network: ws
    tls: true
    skip-cert-verify: true


proxy-groups:
- name: 回家
  type: select
  proxies:
    - 回家节点
    - 代理回家节点
    - 代理->CF回家
    - DIRECT

- name: 代理->CF回家
  type: relay
  proxies:
    - 出国节点
    - Cloudflare回家节点


rules:
- DOMAIN-SUFFIX,domain.xyz,回家
- IP-CIDR,192.168.49.0/24,回家,no-resolve

在家：
回家代理组切换到DIRECT，直连高速访问内网资源
在外：
回家代理组切换到回家节点，通过外网IP直连访问资源
在外+公网IP不通：
回家 代理组切换到 代理回家节点，通过公网的FRP Server代理访问资源，适用于DDNS故障、光猫桥接失效等多种故障临时修复场景
或切换到代理->CF回家，先通过出国节点出国，然后通过Cloudflare Tunnel代理的VMess节点回家
注意这里VMess Server本没有启用TLS（即HTTP协议），但经过Cloudflare Tunnel代理后提供HTTPS协议，因此需要使用tls: true参数。

（可选）配置VPN

VPN不能分流，但仍有使用价值：

针对无法代理的流量，VPN可以强制全局回源
VPN会维持TCP连接，可规避某些网络对后续建立的TCP连接的限速，最开始建立的TCP连接不限速
L2TP/IPSec等VPN协议由Win, Android, iOS系统内置支持，无需下载客户端。

点击查看

群晖套件中心默认找不到VPN Server套件，需要前往英文官网下载：

https://www.synology.com/en-global/support/download/

注意DSM版本要匹配，区分6, 7.1, 7.2

在Packages选项卡下可以找到VPN Server，下载套件并在套件中心手动安装启用。

VPN Server中，L2TP/IPSec对应iOS系统中的IPsec类型。

其中，VPN Server配置项预共享密钥对应iOS系统中的密钥字段，群晖系统登录帐户/密码对应iOS系统中的账户/密码字段。

服务器地址填v4.domain.xyz。

OpenVPN使用较为麻烦，有兴趣的读者可以自行探索。此处列出后续使用可能遇到的证书过期问题及解决方案^[7]。

客户端推荐

Windows: Clash for Windows
虽然已经删库跑路，也不支持Hysteria2等新协议，但符合使用习惯，异常重启电脑后打开网页不会出现“无法连接到代理”的问题
iOS: Stash
对Relay代理链支持较好；配置文件基本与CFW相同，可以共用一份配置文件；价格友好
MacOS: Stash
对于Arm Mac，直接运行iOS购买的Stash就行
Android: Clash for Android
跨平台选择
NAS:
后端服务 - clash-premium^[8]
Web面板 - YACD^[9]
对于有NAS上部分需要代理的服务，可以用clash-premium做后端，YACD做前端，配置文件可以复用，proxy-providers, rule-providers也可以自动更新

特殊APP需求

Emby的Windows客户端不支持Clash系统代理，需要开启TUN模式（仅播放时需要，查看刮削信息可以被代理）
音流暂不支持Clash系统代理，需要开启TUN模式

其他注意事项

暂未研究IPV6，除L2TP/IPSec外其他部分理应均可支持IPV6
todo
